Cách thiết kế hầm tự hoại 3 ngăn

Cách thiết kế bể tự hoại 3 ngăn như thế nào? Hãy cùng tìm hiểu chi tiết bởi bể tự hoại 3 ngăn đã và đang ngày càng trở nên phổ biến trong cuộc sống ngày nay. Tuy nhiên, các cách thức xây dựng và nguyên lý hoạt động cũng như các tiêu chuẩn của loại bể này thì không phải ai cũng biết. Nắm bắt được tình hình chung, bài viết dưới đây chúng tôi sẽ cung cấp cho bạn đọc những thông tin về hầm tự hoại 3 ngăn nhé.

Bể tự hoại là gì? Bể tự hoại là công trình xử lý nước thải sơ bộ, đồng thời thực hiện ba chức năng: lắng nước thải, lên men cặn lắng và lọc nước thải sau lắng. Cùng tìm hiểu chi tiết hơn trong bài viết cách thiết kế hầm tự hoại sau đây nhé!

Hầm tự hoại là gì?

Hầm tự hoại được chia ra làm 2 loại chính là bể phốt 2 ngăn và 3 ngăn và 2 loại này được sử dụng phổ biến ngày nay ở hầu hết các hộ gia đình lẫn khách sạn, nhà hàng,... Tuy theo số lượng ngăn mà hầm tự hoại có cấu tạo khác nhau, nhưng nhìn một cách bao quát chúng đều có cho mình các nguyên lý hoạt động giống nhau. Tuy nhiên, so về độ hiệu quả chuyên môn và tính thân thiện với môi trường thì loại hầm tự hủy 3 ngăn là loại bể thông dụng và được các hộ gia đình, nhà hàng, khách sạn,.. sử dụng phổ biến nhất hiện nay.

Ngày nay, hầm tự hoại đã được các nhà sản xuất liên tục cải tiến và đưa ra dòng hầm tự hoại thông minh tự hoại giúp cho việc xử lý chất thải nhanh hơn, đặc biệt là không làm hại với môi trường, giúp mang đến không gian sống, bầu không khí sạch sẽ, trong lành.

Hầm tự hoại 3 ngăn

Cấu tạo bể tự hoại 3 ngăn

Bể phốt 3 ngăn bao gồm:

- Ngăn chứa: Đây là nơi dùng để chứa chất thải. Sau khi xả nước từ bồn cầu, chất thải sẽ được chuyển xuống ngăn chứa đầu tiên và cho các vi sinh vật có tròn ngăn chứa phân hủy các chất thải thành bùn. Đây là cũng chính là ngăn có thể tích lớn nhất, thường thì nó sẽ chiếm ít nhất là 1 nửa diện tích của hầm tự hoại.

- Ngăn lọc: Đây là ngăn dùng để lọc các chất thải ở trạng thái lơ lửng còn sót lại khi chúng đã được xử lý bên ngăn chứa. Ngăn này có diện tích khoảng 1/4 của hầm tự hoại.

- Ngăn lắng: Đây là nơi chứa các chất thải rắn, khó hoặc không phân hủy được như kim loại, tóc, nhựa,… Tầng trên của ngăn lắng có chứa một lượng nước trong và chất thải rắn sẽ được xả ra ngoài. Ngăn lắng có diện tích khoảng 1/4 bể.

Nguyên lý thiết kế hầm cầu chung

Khi nước thải và chất thải từ bồn cầu vệ sinh được thải ra và chúng sẽ theo đường ống thoát nước nhà bạn di chuyển vào hầm tự hủy. Trong hầm tự hủy nước thải cặn bã sẽ được qua một bước xử lý sinh học yếm khí, cặn có trong nước thải sẽ được lên men và lắng đọng xuống dưới đáy bể, trong khi đó nước sẽ được tách chảy sang bên hố ga rồi tại đây hố ga sẽ xay ra hiện tượng ngưng đọng, mục đích của việc hố ga xảy ra ngưng đọng lại là để những chất vẫn còn đi theo dòng nước lúc nãy sẽ tích tụ lại thành bùn và nước thải sẽ tiếp tục được thải ra ngoài theo hệ thống các cống thoát nước chung. Đường ống được bố trí theo nguyên lý chảy tràn chênh lệch mực nước từ trên xuống dưới.

Trong bể tự hoại diễn ra 2 quá trình là lắng cặn và lên men, phân huỷ sinh học kỵ khí cặn lắng. Các chất hữu cơ có trong nước thải và bùn cặn đã lắng, chủ yếu là các chất Hydrocacbon, đạm, béo, … được phân hủy chủ yếu bởi các loại nấm men và các vi khuẩn kỵ khí. Do đó, bớt mùi hôi, cặn lên men, , giảm thể tích. Chất không tan được chuyển hóa thành chất tan và chất khí (chủ yếu là CH4, CO2, H2S, NH3).

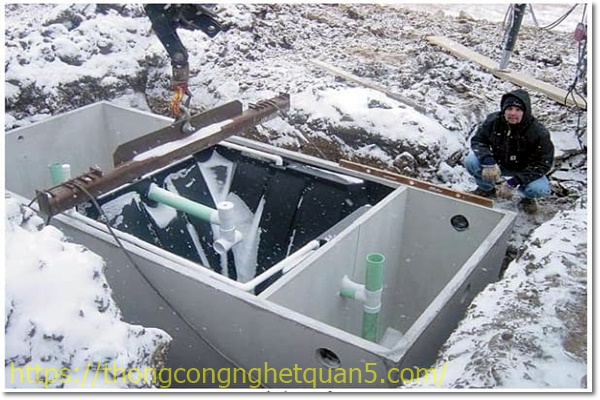

Cách thiết kế hầm tự hoại

Nguyên lý hoạt động của bể tự hoại 3 ngăn

Đầu tiên, sau khi đi vệ sinh xong và tất nhiên bạn ấn nút xả nước thì chất thải sẽ theo đường ống của bồn cầu sẽ trôi thẳng xuống bể tự hoại và sẽ vào ngăn chứa. Các loại chất thải như: Hydro cacbon, chất xơ có trong phân, đạm, chất béo, nước tiểu,..sẽ được phân hủy nhờ các vi khuẩn kỵ khí cũng như các loại nấm lên men có trong hầm tự hoại.

Sau khi quá trình phân hủy diễn ra (sẽ mất một khoảng thời gian khá lâu và liên tục) thì chất thải sẽ chuyển hóa thành dạng bùn và lắng xuống dưới đáy của hầm chứa, mùi hôi cũng phần nào được giảm bớt.

Còn với các chất không tan như: tóc, nhựa hoặc kim loại sẽ được chuyển dần sang bể lắng và sẽ dần chuyển thành các chất khí như CH4, Co2, H2S, NH3 nếu chúng gặp các điều kiện thích hợp.

Các yếu tố có ảnh hưởng trực tiếp tới sự chuyển hóa này là lưu lượng dòng nước thải, nhiệt độ, tải trọng chất bẩn, thời gian lưu nước, dinh dưỡng người sử dụng, cấu tạo bể cũng như các vi sinh vật có trong bể.

Lưu ý: Bạn không nên quá lạm dụng việc sử dụng các loại hóa chất tẩy rửa khi tiến hành vệ sinh thông tắc bồn cầu bởi như thế bạn sẽ vô tình làm chết 1 lượng lớn các vi khuẩn có lợi cho quá trình phân hủy trong bể tự hoại. Khiến cho quá trình phân hủy phân diễn ra lâu hơn.

Tiếp đến các tạp chất còn lơ lửng trong nước sau khi được phân hủy ở bể chứa thì sẽ được chảy qua bể lắng và bể lọc để tiếp tục chờ lắng của các chất thải còn lại trước khi chảy ra bên ngoài.

Nguyên tắc khi thiết kế hầm cầu gia đình, nhà dân

Ngoài những nguyên tắc thiết kế hầm cầu tự hoại chung, khi các bạn thiết kế hầm tự hoại 3 ngăn cho gia đình, nhà dân thì các bạn cũng cần lưu ý đến một vấn đề khá là quan trọng như phong thủy. Bởi vì, vận khí của ngôi nhà ít nhiều gì cũng sẽ bị ảnh hưởng.

Tốt nhất, các bạn không nên xây hầm tự hoại ở các nơi như dưới phòng ăn, phòng bếp, phòng ngủ để tránh mùi hôi hay các vi khuẩn ảnh hưởng xấu đến sức khỏe và tinh thần. Và đặc biệt, khu vực bên dưới phòng khách, phòng thờ là những nơi tối kỵ

Nguyên tắc khi thiết kế hầm cầu tầng hầm chung cư, khách sạn, nhà hàng

Cách thiết kế hầm tự hoại cho khách sạn, tầng hầm chung cư, nhà hàng … là những thiết kế dành cho số lượng người sử dụng nhiều. Do đó, các bạn phải đặc biệt chú ý và cân nhắc đến thể tích bể sao cho đủ lớn để đảm bảo khả năng vận hành suôn sẻ, cũng như phải tuân thủ một cách vô cùng nghiêm ngặt các tiêu chuẩn kỹ thuật, tránh những sự cố xảy ra trong quá trình thi công, sử dụng.

Tiêu chuẩn thiết kế hầm tự hoại 3 ngăn

Trong nội dung bài viết hôm nay, chúng tôi sẽ hưỡng dẫn cho các bạn tìm hiểu các tiêu chuẩn thiết kế bể tự hoại 3 ngăn theo quy định được ban hành trong văn bản TCVN 10334:2014 của nhà nước nhằm đảm bảo khả năng vận hành tốt nhất cho công trình và không làm ảnh hưởng xấu đến môi trường sống!

Tiêu chuẩn về cách tính tổng dung tích khi thiết kế bể tự hoại: Theo tiêu chuẩn TCVN 10334:2014, khi thiết kế hầm tự hoại nhà vệ sinh nói chung, thiết kế hầm tự hoại 3 ngăn nói riêng sẽ được tính như sau:

V = Vư + Vk

Trong đó:

Vư là hần lưu bể tự hoại.

tổng dung tích ướt của bể tự hoại

Vk là dung tính p

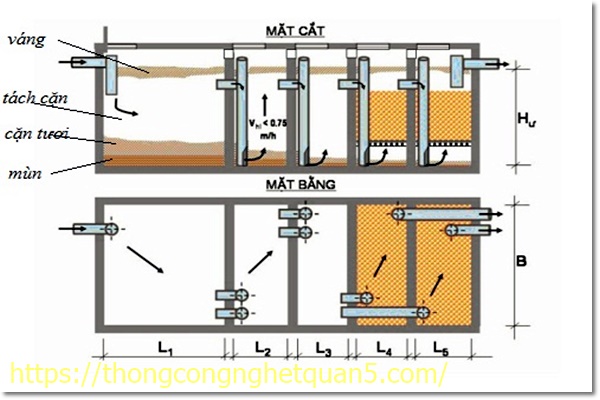

Cách làm hầm tự hoại


Tiêu chuẩn tổng dung tích ướt của hầm tự hoại 3 ngăn: Dung tích lắng được xác định theo lượng nước thải chảy được đưa vào bể chứa, loại nước thải và thời gian lưu nước thải. Muốn thiết kế hầm tự hoại tiêu chuẩn 3 ngăn, khi tính toán dung tích lắng các bạn cần áp dụng công thức:

Vư = Vb + Vt + Vn+Vv

Trong đó:

Vùng chứa cặn tươi chưa được phân hủy (Vb)

Vùng tích lũy bùn cặn sau khi bị phân hủy (Vt)

Vùng lắng, còn được gọi là vùng tách các loại cặn thừa (Vn)

Vùng tích lũy váng trong bể tự hoại (Vv).

Một thiết kế bể phốt 3 ngăn đạt tiêu chuẩn, dung tích ướt của bể chứa đảm nhận nhiệm vụ xử lý cả nước thải đen và nước thải xám phải đạt dung tích tối thiểu 3.3 (m3). Nếu chỉ để xử lý nước thải đen thì dung tích tối thiểu cần phải đạt 1.5 (m3). Tuy nhiên, các bạn cũng có thể xây bể lớn hơn nhằm có thể kéo dài thời gian giữa 2 lần hút cặn. Hiện nay các bể phốt đa phần đều có có dung tích trung bình là 5.4 (m3).

Tiêu chuẩn dung tích vùng phân hủy cặn tươi trong thiết kế hầm tự hoại 3 ngăn: Dung tích tối thiểu của vùng tách cặn được xác định theo công thức:

Vn = Q.tn = N.qo.tn/1000

Trong đó:

N: số người sử dụng bể

qo: đơn vị đo tiêu chuẩn thải nước. Chỉ số này sẽ phụ thuộc vào khí hậu, điều kiện thời tiết, và mức độ sẵn sàng của thiết bị vệ sinh của gia đình. Về cơ bản, qo cho bể tự hoại chỉ tiếp nhận nước đen từ 30 – 60l/ người/ngày, hỗn hợp nước đen và nước xám sẽ dao động từ 100 – 150l/người/ngày.

Dung tích vùng phân hủy cặn tươi Vb (m3)

Vb = 0,5.N.tb/1000

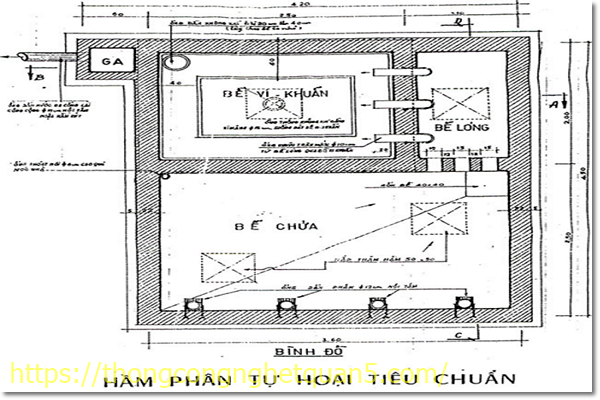

Cách làm hầm tự hoại đúng chuẩn

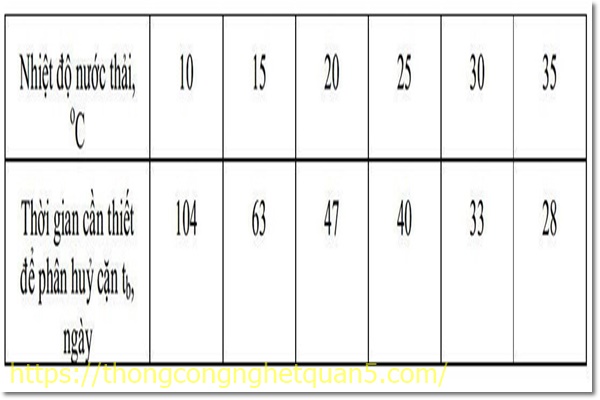

Giá trị của tb được tính theo bảng tiếp theo đây


Thiết kế hầm tự hoại

Tiêu chuẩn dung tích vùng chứa bùn cặn sau phân hủy

Sau khi cặn thải được phân hủy, phần còn lại sẽ được lắng xuống đáy bể, lâu ngày chúng sẽ tích tụ và chuyển hóa thành bùn. Dung tích bùn nhiều hay ít sẽ phụ thuộc khá nhiều vào tải lượng đầu vào của nước thải, theo số lượng cá nhân sử dụng cũng như thành phần và tính chất nước thải, nhiệt độ và thời gian lưu:

Vt = r.N.T/1000

Với r – lượng cặn đã phân hủy tích lũy của 1 người sử dụng trong vòng 1 năm

Với bể tự hoại xử lý nước đen và nước xám: r = 40l/ người. năm

Bể tự hoại chỉ xử lý nước đen từ khu vệ sinh: r = 30l/người.năm

T: khoảng thời gian giữa 2 lần hút cặn, năm

Tiêu chuẩn dung tích vùng lắng (vùng tách cặn thừa)

Vư = Vn + Vb + V + Vv

Dung tích lắng có thể được xác định dựa theo loại nước thải có trong hầm tự hoại cũng như thời gian lưu nước và lượng nước thải chảy vào bể Q, có tính đến giá trị lưu lượng tức thời của dòng nước thải.

Tiêu chuẩn thiết kế hầm tự hoại 3 ngăn với dung tích vùng tích lũy váng

Dung tích vùng tích lũy váng thường được lấy bằng (0,4-0,5) Vt. Hoặc có thể lấy sơ bộ với chiều cao lớp váng bằng 0,2 – 0,3m.

Tiêu chuẩn dung tích phần lưu không trên mặt nước (Vk)

Phần lưu không trên mặt nước: Là phần được tính từ mặt nước lên tấm đan nắp bể.

Dung tích của phần này, sẽ được tính bằng tỉ lệ 20% so với dung tích ướt. Hoặc theo cấu tạo của bể. Chiều cao phần lưu không này sẽ chắc chắn không dưới 0,2m. Và các vùng này của các ngăn bể phải được thông với nhau.

Tiêu chuẩn chiều sâu của lớp nước khi thiết kế hầm cầu

Chiều sâu của lớp nước có ảnh hưởng trực tiếp tới cả quá trình tách cặn trong bể. Chính vì điều này mà chúng ta cần phải tính toán thật kỹ. Bể tự hoại phải được xây với chiều sâu tối thiểu là 1,2m. Chú ý chiều sâu của lớp nước ở ngăn chứa có thể lớn hơn chiều sâu của lớp nước ở ngăn lắng. Ngoài ra để thuận tiện cho quá trình xây dựng thì đường kính bể không được dưới 0,7m.

Tiêu chuẩn kích thước của thiết kế hầm tự hoại 3 ngăn

Kích thước mà chúng tôi chia sẻ chính là kích thước tối thiểu và không tính cả vách ngăn hay tường. Kích thước này được tính và áp dụng với tiêu chuẩn thải nước sinh hoạt 150 lít/người.ngày. Trung bình nước thải sẽ có nhiệt độ là 20 độ C, chu kỳ hút cặn 3 năm/lần.

Trong bảng kích thước bể tự hoại được xét là kích thước hữu ích tối thiểu và không kể tường hay vách ngăn. Kích thước này được tính với lượng nước đen từ khu vệ sinh chảy vào bể tự hoại 60 lít/người.ngày với nhiệt độ trung bình của nước thải là 20 độ C với chu kỳ 3 năm/lần.

Tiêu chuẩn ống thông hơi của thiết kế hầm tự hoại 3 ngăn

Ống thông hơi chính là bộ phận rất quan trọng và không thể thiếu trong tiêu chuẩn thiết kế và xây dựng bể phốt. Theo đó ống thông hơi cần có đường kính tối thiểu 60mm. Đồng thời ống thông hơi phải được dẫn lên cao trên mái nhà ít nhất là 0,7m. Khoảng cách này giúp người dùng không bị ảnh hưởng bởi mùi hôi cũng như các khí độc hại từ bể phốt.

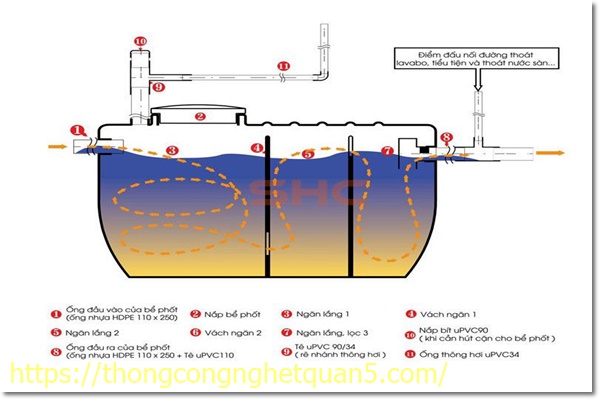

Hầm tự hoại 3 ngăn

> > Xem thêm: Tổng hợp các loại viên tẩy bồn cầu cực mạnh

Công thức tính toán thiết kế hầm cầu 3 ngăn

Thể tích phần lắng của bể tự hoại W1, m3

Thể tích phần chứa và lên men cặn (W2, m3)

Tổng thể tích của bể tự hoại (W, m3 )

W=W1+W2

Trong đó:

a là tiêu chuẩn nước thải 1 người/ngày

b là tiêu chuẩn cặn lắng của 1 người/ngày

T1 là thời gian nước lưu lại trong bể

T2 là thời gian giữa 2 lần hút bùn cặn lên men từ 1 – 3 ngày

N: số người sử dụng nhà tự hoại
